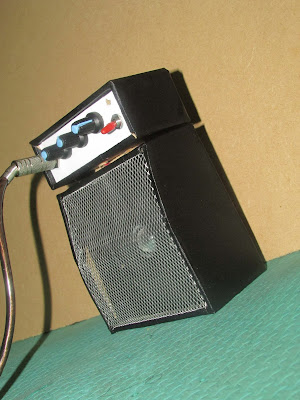

Handmade Replika Mini Amp Guitar Marshall

membuat replika susah-susah gampang namun jika anda mempuunyai kemaun untuk membuat relikanya pasti kalian bisa asalkan jangan menyerah. disini saya membuat mini ampli gitar hanya replika modelnya saja tidak dengan amplinya sebab part ampli dari marshall saya belum mengetahuinya.
untuk membuat amplinya ini saya sudah menuliskan artikel tentang membuat mini ampli gitar sendiri silahkan anda cari di blog ini.

untuk desainnya casing alat dan bahan yang diperlukan adalah
alat :
*gergaji triplek(optional)
*obeng
*gunting
*penggaris




bahan:
*triplek
*kayu buat kerangkanya (tidak perlu yang besar yang kecil saja cukup)
*kawat filter/ayakan/ anti nyamuk(ditoko bangunan banyak)
*stiker polos warna hitam yang bertesktur kasar dan warna putih biasa

disini saya hanya jelaskan beberapa yang bisa saya jelaskan

untuk ukuran tempat speaker
*bagian samping kanan dan kiri ukurannya perhatikan gambarnya baik-baik di bagian alas itu ukurannya 6 cm, pada bagian atas 5 cm dan untuk tingginya 10,6 cm saya berikan 10,6cm meter karena ketebalan triplek yang saya gunakan 3 mili . pada bagian ini kalian harus meberikan sudut bagian tengah (liat gambar).
*bagian depan dang belakang ukurannya 10x10 cm untuk yang depan silahkan anda beri lubang tidak lebih besar dari ukuran lingkaran speakernya. dan bagian belakang hanya memberikan lubang jack conector DC dan skrup bagian pojoknya.
*bagian alasnya ukurannya 10x6 cm dimana nanti triplek yang bagian ini dipasangnya dengan cara diapit triplek bagian kanan-kiri nah itu alasan saya memberi ukuran 10,6cm.
*bagian atas ukurannya 10x5 cm pemasangannya sama dengan bagian alas.

untuk ukuran tempat amplinya bisa menyesuaikan dengan ampli yang kalian buat, tapi akan bagus jika ukuranya sama dengan yang ini:
*bagian kanan-kiri sama seperti dengan bagian kanan-kirinya tempat speaker maka ditambah 6mili tingginya jadi 3,8cm atau bisa anda bulatkan jdi 4cm x 5cm
*bagian atas dan bawah ukurannya 10x5 cm cara masangnya sama seperti yanga telah saya jelaskan diatas.
*bagian depan dan belakang ukurannya 10x3,8 jika kalian membulatkannya jadi 4 maka 10x4.

proses pemasangannya lebih baik menggunakan lem saja jangan gunakan paku. proses perangkaian casing kita mulai dari bagian samping kanan-kiri dan bagian atas-bawah disatukan dengan lem agar mudah merekatkannya gunakan kayu kecil sebagai tulangnya ibarat manusia tidak bisa berdiri tanpa tulang. sebelum menempelkan bagian depan kalian pasang terlebih dahulu stiker hitam polos itu pada bagian trilplek depan-belakang dan bagian kanan,kiri,atas,bawah yang telah anda rangkaian dengan lem. untuk stikernya ukurannya harus melebihi ukuran tripleknya karena berguna sebagai lipatan.
proses pemasangan stiker selesai baru pemasangan bagian depan yang telah dilubangi dan ditempelkan stiker.

kurang lebih caranya seperti itu dan itu semua tergantung dari keulettan kalian dan semangat kalian semua

untuk lem saya rekomendasikan lem bakar saja selain murah dan cepat merekatnya, lemnya bisa didapatkan di toko elektronik tampat kalian membeli part amplinya..

tungguin update selanjutnya untuk rangkaian mini amplinya

nih simak videonya silahkan klik >>> http://www.youtube.com/watch?v=vdKwExp5L6U
